Протиосколкові комплекти захисту рук та ніг Ш310 (М)
Відповідають ТУ У 29.1-00237663-068-2003 зі змінами; ДСТУ 8782:2018;
STANAG 2920 PPS (Edition 2) та технічним вимогам Замовника – НПУ.
1. Призначення.
Протиосколкові комплекти щитків захисту рук та ніг (далі – ПКЗРН) є комплектом захисних протиосколкових засобів, призначених для використання у підрозділах поліції з
метою захисту рук та ніг від уламків снарядів, мін або ручних гранат під час виконання
передбачених законодавством України заходів.
2. Конструктивне виконання.

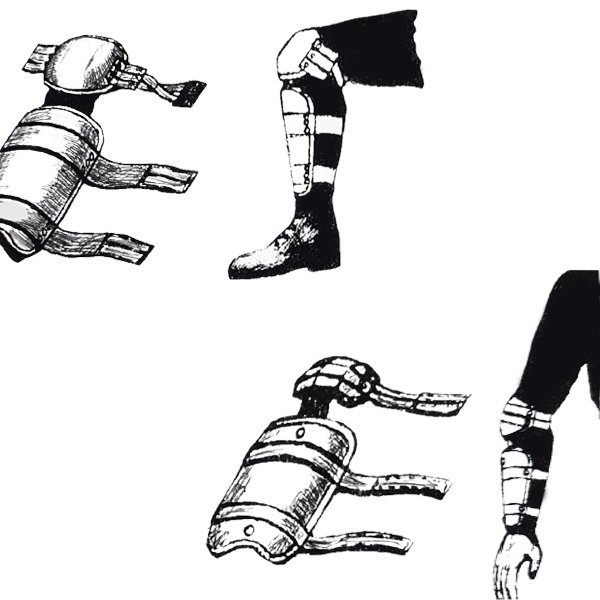

ПКЗРН складається з щитків для захисту рук (захисних елементів області передпліччя з ліктьовим суглобом) (2 одиниці) та щитків для захисту ніг (захисних елементів області верхньої частини стопи, гомілки та колінних суглобів) (2 одиниці).
Протиосколковий комплект щитків для захисту рук складається із металевого щитка, захисного шару з надвисокомолекулярного (балістичного) поліетилену, внутрішнього амортизуючого оснащення та утримуючої системи для фіксації щитків. На кожному щитку для захисту рук міститься два жорсткі захисні елементи, що закріплені поверх текстильної основи, всередині якої знаходиться шар з надвисокомолекулярного (балістичного) поліетилену. Текстильна основа забезпечує гнучке з’єднання між собою захисних елементів, а з внутрішнього боку має амортизувальний елемент з можливістю вентилювання повітря типу 3D сітки або інший аналогічний матеріал.
Захисні елементи щитків для захисту рук забезпечують захист зони ліктьового суглобу, а також області передпліччя (області променевої та ліктьової кісток) лівої та правої руки користувача. Кріплення щитків до рук користувача здійснюється за рахунок текстильної застібки, що розміщена на еластичній стрічці з метою забезпечення надійної фіксації та оптимального прилягання. Вимоги до текстильної застібки наведено в таблиці 1.
Таблиця 1
| Найменування показника | Одиниця виміру | Значення показників | Нормативна документація |
|---|---|---|---|
| Сировинний склад: – поліамід (нейлон) | % | 100 | ДСТУ 4057 |
| Міцність розшарування, не менше | Н/см2 | 1,5 | ДСТУ 2059 |
| Міцність розшарування після 10 000 циклів закриття-відкриття, не менше | Н/см2 | новый комплекс | ДСТУ 2059 ДСТУ 4300 |
| Міцність на зсув після 10 000 циклів закриття-відкриття, не менше | Н/см2 | 4 | ДСТУ 2060 |
Еластичні стрічки з текстильними застібками розміщені у верхній та нижній частині захисного елементу області передпліччя та області ліктьового суглобу. Захисний елемент області ліктьового суглобу має сферичну форму.
Протиосколковий комплект щитків для захисту ніг складається із щитка для захисту лівої ноги та щитка для захисту правої ноги користувача. На кожному щитку для захисту ніг міститися два жорсткі захисні елементи, що закріплені поверх текстильної основи, всередині якої знаходиться шар з надвисокомолекулярного (балістичного) поліетилену.
Текстильна основа забезпечує гнучке з’єднання між собою захисних елементів, а з внутрішнього боку має амортизувальний елемент з можливістю вентилювання повітря типу 3D сітки або інший аналогічний матеріал.
Захисні елементи щитків для захисту ніг забезпечують захист зони колінного суглобу, а також передньої області великої та малої берцової кістки ноги користувача. Кріплення щитків до ноги користувача здійснюється за рахунок текстильної застібки, що розміщена на еластичній стрічці з метою забезпечення надійної фіксації та оптимального прилягання. Еластичні стрічки з текстильними застібками розміщені в області захисного елементу колінного суглобу, верхній та нижній частині елементу захисту великої та малої берцової кістки.
Зовнішне покриття комплекту (всі його складові елементи) виготовлені з високоміцної 100% поліамідної тканини кольору мультікам із товщиною нитки не менше 1000 ден, типу Cordura або еквівалент.
3. Захисні властивості.
Захисні елементи щитків, що входять до комплекту (окрім елементу, який захищає верхню частину стопи) відповідають класу захисту СО (уламки снарядів, мін або ручних гранат) згідно ДСТУ 8782:2018 «Засоби індивідуального захисту. Бронежилети. Класифікація. Загальні технічні умови». Клас захисту СО (балістична тривкість до дії засобів ураження та зброї: імітатор осколків снарядів – циліндр 1.1 г Caliber.22 – Type 1 (діаметр 5.45 мм)) в діапазоні швидкостей від 410м/с до 450 м/с. Згідно з вимогами STANAG 2920 (Ed.2), МВ 2Н033-20.3-2012 “Методика визначення тривкості матеріалів індивідуального захисту та військового обмундирування за угодою зі стандартизації НАТО STANAG 2920 (Ed.2)”.
4. Вимоги до маси та площі захисту.
Маса ПКЗРН не перевищує 5 кг.
Площа захисту захисних елементів по класу захисту СО не менше ніж 25,0 дм2.
5. Ергономіка та естетика.
Конструктивне виконання частин ПКЗРН забезпечує можливість їх самостійного одягання та припасування користувачем. На поверхні щитків не має гострих елементів. Краї та пруги притуплені.
6. Маркування.
Маркування нанесене на внутрішню поверхню кожного щитка шляхом розміщення бирки з відповідною інформацією, що викладена державною мовою. Маркування на бирці повинно містити такі основні відомості:
- товарний знак та назва підприємства-виробника;
- назва щитка;
- номер партії та номер виробу в партії;
- дата виготовлення (місяць та чотири цифри року);
- напис( замовник :на приклад) «ВЛАСНІСТЬ НАЦІОНАЛЬНОЇ ПОЛІЦІЇ УКРАЇНИ».
Бирка виробів має білий колір. Написи на бирці мають чорний колір. Інформація, що міститься на бирці виробів читається протягом усього терміну експлуатації виробу. (Маркування може бути змінено за бажанням Замовника).
7. Пакування.
ПКЗРН упакован в індивідуальну тару (сумка для перенесення виробу), що виготовлена з тканини кольору мультікам (або іншого за згодою Замовником) . Сумка має ручки для перенесення. ПКЗРН в індивідуальному пакуванні додатково упаковано в картонну коробку. (Пакування може бути змінено за бажанням Замовника).
8. Комплектність.
Комплектація ПКЗРН включає в себе:
- виріб (щитки для захисту рук з захисними елементами області передпліччя з ліктьовим суглобом – 2 одиниці;
- щитки для захисту ніг з захисними елементами області гомілки з колінним суглобом – 2 одиниці);
- додатковий з`єднувальний болт (стяжка ериксона) – 2шт;
- паспорт на виріб;
- інструкцію з експлуатації;
- сумку для перенесення виробу (індивідуальне пакування).
У паспорті на виріб зазначено: назву, шифр або назву підприємства-виробника, масу, площу захисту, номер виробу, номер партії, дату виготовлення. Інструкція з експлуатації обов’язково має містити наступну інформацію:
- позначення нормативного документа, обов’язковим вимогам якого повинен відповідати ПКЗРН;
- основні відомості та технічні дані;
- правила та умови експлуатації, зберігання та транспортування;
- гарантії виробника.
Допускається випускати об’єднані експлуатаційні документи – інструкція з експлуатації об’єднана з паспортом.

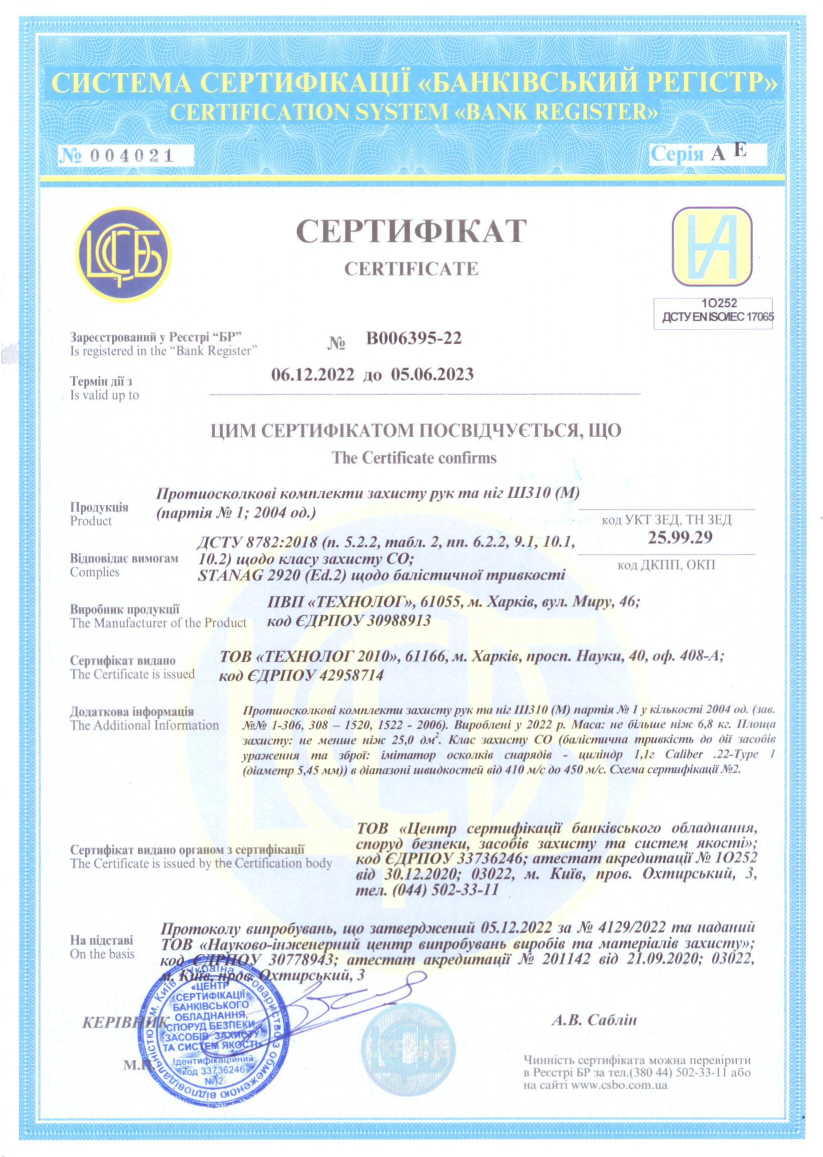

Сертифікат відповідності

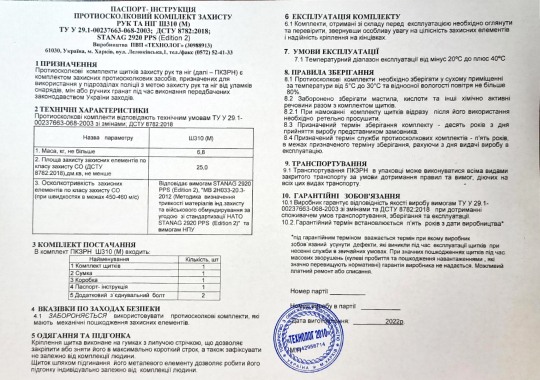

Паспорт-інструкція
